Du möchtest exakte 90-Grad-Winkel für dein nächstes Bauprojekt oder deine Renovierungsarbeiten sicherstellen? Ein Kreuzlinienlaser ist das präzise Werkzeug, das dir hilft, rechte Winkel schnell und fehlerfrei zu übertragen, sei es beim Fliesenlegen, beim Ausrichten von Möbeln oder beim Einbau von Küchen. Verabschiede dich von schiefen Linien und zeitraubenden Korrekturen – mit der richtigen Handhabung des Kreuzlinienlasers erzielst du professionelle Ergebnisse.
Das sind die beliebtesten Kreuzlinienlaser Produkte
Präzision auf Knopfdruck: Die Vorteile des Kreuzlinienlasers
Der Kreuzlinienlaser revolutioniert die Art und Weise, wie du gerade und rechtwinklige Linien projizierst. Statt mühsamen Messens mit Winkel und Maßband, liefert dir dieses moderne Werkzeug auf Knopfdruck eine oder mehrere exakt gerade Laserlinien, die sich senkrecht zueinander schneiden. Dies ermöglicht eine unerreichte Genauigkeit bei einer Vielzahl von Anwendungen im Handwerk und Heimwerkerbereich. Die Zeitersparnis und die Reduzierung von Fehlern sind dabei signifikant.
Wie funktioniert ein Kreuzlinienlaser?
Ein Kreuzlinienlaser nutzt eine Kombination aus Dioden und Optiken, um Laserstrahlen zu erzeugen und zu lenken. Im Inneren des Geräts befindet sich eine oder mehrere Laserlichtquellen, deren Licht durch spezielle Prismen oder Linsen so gebrochen und aufgefächert wird, dass eine oder mehrere gerade Linien auf Oberflächen projiziert werden. Bei einem Kreuzlinienlaser werden typischerweise ein vertikaler und ein horizontaler Strahl erzeugt, die sich in einem exakten 90-Grad-Winkel schneiden. Moderne Geräte verfügen oft über Pendel- oder magnetische Dämpfungssysteme, die den Laser automatisch ausrichten undnivellieren, solange er sich innerhalb eines gewissen Neigungsbereichs befindet. Dies vereinfacht die Handhabung enorm und stellt sicher, dass die projizierten Linien immer perfekt horizontal und vertikal sind, selbst auf leicht unebenem Untergrund.
Anwendungsbereiche für präzise Winkel
Die Einsatzmöglichkeiten eines Kreuzlinienlasers sind schier endlos:
- Fliesenlegen: Für perfekte Fliesenfugen und einen geraden Abschluss an Wänden und Böden.
- Möbelaufbau und -ausrichtung: Symmetrisches Platzieren von Regalen, Schränken und anderen Möbelstücken.
- Küchen- und Badinstallation: Exaktes Ausrichten von Arbeitsplatten, Hängeschränken und Sanitärinstallationen.
- Bodenverlegung: Verlegen von Laminat, Parkett oder Vinylböden mit präzisen Linienführungen.
- Maler- und Tapezierarbeiten: Erstellen gerader Linien für Bordüren oder als Richtlinie für das Aufkleben von Tapeten.
- Trockenbau: Genaues Ausrichten von Ständerwerk für Wände und Decken.
- Fenster- und Türeneinbau: Perfekte Montage im Lot und in der Waage.
- Montage von Bildern und Dekorationsgegenständen: Gerade und symmetrische Anordnung an der Wand.
Die Auswahl des richtigen Kreuzlinienlasers
Nicht jeder Kreuzlinienlaser ist für jede Aufgabe gleich gut geeignet. Die Wahl des richtigen Modells hängt von deinen spezifischen Anforderungen ab. Achte auf folgende Merkmale:
Strahlqualität und Sichtbarkeit
Die Helligkeit und Klarheit der Laserlinien sind entscheidend für die Sichtbarkeit, insbesondere bei Tageslicht oder in hell beleuchteten Räumen. Die Wellenlänge des Lasers (oft in Nanometern, nm, angegeben) beeinflusst die Farbe und Sichtbarkeit. Rote Laserlinien sind Standard, während grüne Laserlinien oft als heller und besser sichtbar gelten, besonders bei ungünstigen Lichtverhältnissen. Die Reichweite des Lasers gibt an, wie weit die Linie projiziert werden kann. Für kleinere Räume reichen oft wenige Meter, während für größere Projekte eine größere Reichweite (oft mit einem Laserempfänger erweiterbar) vorteilhaft ist.
Selbstnivellierungsfunktion
Die meisten modernen Kreuzlinienlaser verfügen über eine Selbstnivellierungsfunktion. Diese ist unerlässlich, um automatisch und schnell ein exaktes horizontales und vertikales Nivello zu gewährleisten. Achte auf den Neigungsbereich des Selbstnivellierers – in der Regel zwischen ±3° und ±5°. Ist das Gerät stärker geneigt, signalisiert es dies oft durch blinkende Linien oder ein akustisches Signal.
Anzahl und Art der Laserlinien
Standardmodelle projizieren ein Kreuz aus einer horizontalen und einer vertikalen Linie. Es gibt jedoch auch Geräte mit zusätzlichen Punkten (Lotfunktion) oder mehreren Linienpaaren für komplexere Ausrichtungen. Die Möglichkeit, einzelne Linien oder nur den horizontalen oder vertikalen Strahl separat ein- und auszuschalten, erhöht die Flexibilität.
Robustheit und Schutzklasse
Für den Einsatz auf Baustellen oder in Werkstätten ist ein robustes Gehäuse mit einer guten Staub- und Wasserschutzklasse (IP-Schutzart) von Vorteil. Dies schützt das Gerät vor Beschädigungen und Feuchtigkeit, was die Lebensdauer erheblich verlängern kann.
Stromversorgung
Die meisten Kreuzlinienlaser werden mit Batterien betrieben, wobei AA- oder AAA-Batterien am gebräuchlichsten sind. Einige Modelle bieten auch die Möglichkeit, über ein Netzteil betrieben zu werden oder verfügen über wiederaufladbare Akkus, was auf lange Sicht kostengünstiger und umweltfreundlicher sein kann.
Zusatzfunktionen und Zubehör
Manche Geräte kommen mit nützlichem Zubehör wie einer Universalhalterung zur Wandmontage, einer Transporttasche oder einem Stativ. Funktionen wie eine Pulsfunktion für die Verwendung mit einem externen Empfänger oder eine Neigungsfunktion für schräge Linien können ebenfalls relevant sein.

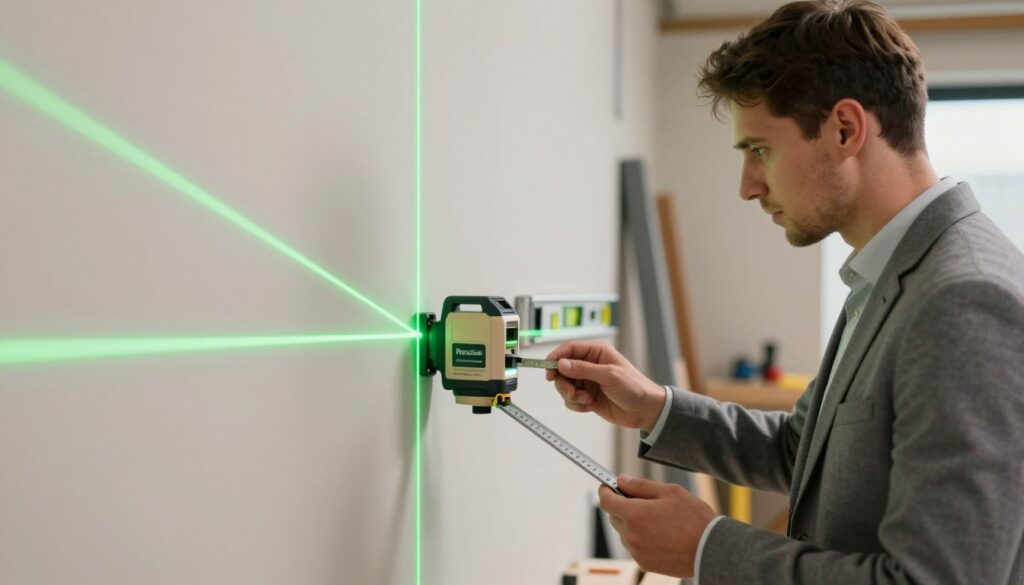

Praktische Anwendung: So erzielst du perfekte 90-Grad-Winkel
Die einfache Handhabung eines Kreuzlinienlasers steht seiner Präzision in nichts nach. Mit wenigen Schritten kannst du exakte rechte Winkel übertragen.
Vorbereitung ist alles
Stelle sicher, dass das Gerät auf einer stabilen und ebenen Oberfläche steht oder sicher montiert ist. Überprüfe, ob die Batterien voll sind oder das Gerät am Netz hängt. Entferne jegliche Hindernisse, die die Laserlinien blockieren könnten.
Gerät einschalten und ausrichten
Schalte den Kreuzlinienlaser ein. Das Gerät wird sich nun automatisch nivellieren, sofern es nicht über den Neigungsbereich hinaus geneigt ist. Stelle sicher, dass die projizierten Linien klar und deutlich sichtbar sind. Bei Bedarf kannst du die Helligkeit anpassen oder die Position des Geräts leicht verändern, um die optimale Sichtbarkeit zu erreichen.
Übertragen des 90-Grad-Winkels
Um einen perfekten 90-Grad-Winkel zu übertragen, richtest du zunächst eine der Laserlinien (z.B. die horizontale) entlang der gewünschten Referenzlinie aus. Die zweite, senkrecht dazu verlaufende Linie bildet dann automatisch den exakten 90-Grad-Winkel. Markiere mit einem Bleistift oder einem anderen Markierungswerkzeug die Punkte, an denen die Laserlinien auf deine Arbeitsfläche treffen. Diese Markierungen bilden nun die Eckpunkte deines perfekten rechten Winkels. Bei Bedarf kannst du auch mehrere Punkte auf jeder Linie setzen, um eine vollständig gerade und rechtwinklige Referenz zu erhalten.
Spezialfälle und fortgeschrittene Techniken
- Lotfunktion: Viele Kreuzlinienlaser projizieren auch einen Punkt direkt nach oben und unten. Dies ist ideal, um einen Punkt von der Decke auf den Boden zu übertragen oder umgekehrt, was besonders beim Aufhängen von Lampen oder beim Setzen von Bodennägeln nützlich ist.
- Neigungsfunktion: Für schräge Winkel, wie sie beispielsweise beim Bau von Treppen oder Dachstühlen benötigt werden, bieten einige Modelle eine Neigungsfunktion. Hierbei wird das Pendel arretiert, sodass du manuell einen gewünschten Winkel einstellen und die entsprechende Linie projizieren kannst. Beachte, dass bei der Neigungsfunktion die Selbstnivellierung deaktiviert ist und die Linie nicht mehr exakt horizontal oder vertikal ist.
- Arbeiten mit einem Laserempfänger: Bei sehr großen Entfernungen oder bei starkem Tageslicht kann die Sichtbarkeit der Laserlinien eingeschränkt sein. Ein optionaler Laserempfänger, der an einem Nivellierstab befestigt wird, kann helfen, die Laserlinie auch über große Distanzen und bei schlechten Lichtverhältnissen präzise zu erfassen und anzuzeigen.
Häufige Herausforderungen und Lösungen
Obwohl Kreuzlinienlaser sehr präzise sind, können bei der Anwendung dennoch Fragen oder Probleme auftreten. Hier sind einige der häufigsten und ihre Lösungen:
Warum sind die Linien nicht exakt rechtwinklig?
Dies kann mehrere Ursachen haben:
- Gerät ist nicht richtig ausnivelliert: Stelle sicher, dass das Gerät auf einer ebenen Fläche steht und der Selbstnivellierer innerhalb seines Bereichs arbeitet. Ein kurzes Warten nach dem Einschalten kann helfen.
- Äußere Einflüsse: Starke Vibrationen oder Erschütterungen während des Betriebs können die Ausrichtung beeinflussen.
- Beschädigtes Gerät: In seltenen Fällen kann das Gerät selbst defekt sein. Teste es auf einer bekannten ebenen Fläche oder vergleiche die Ausrichtung mit einem anderen Gerät, falls möglich.
Die Laserlinien sind bei Tageslicht schlecht sichtbar. Was kann ich tun?
Für die Arbeit bei hellem Tageslicht gibt es mehrere Ansätze:
- Helleren Laser wählen: Geräte mit grünen Laserlinien sind oft besser sichtbar als rote.
- Laserempfänger verwenden: Dies ist die effektivste Lösung für helle Umgebungen. Der Empfänger macht die Laserlinie für das Auge sichtbar, auch wenn sie direkt zu schwach ist.
- Arbeitsbereich abdunkeln: Wenn möglich, reduziere die Lichteinstrahlung im Arbeitsbereich, zum Beispiel durch Schließen von Vorhängen oder Jalousien.
- Laserbrille tragen: Spezielle Laser-Sichtbrillen (oft in Rot oder Grün erhältlich) heben die Farbe der Laserlinie hervor und verbessern die Kontrastwahrnehmung. Sie dienen nicht dem Schutz vor Schäden, sondern der besseren Sichtbarkeit.
Wie genau sind die Winkel wirklich?
Die Genauigkeit eines Kreuzlinienlasers wird in Millimetern pro Meter (mm/m) angegeben. Gute Geräte erreichen eine Genauigkeit von ±0,5 mm/m oder besser. Überprüfe die Herstellerangaben für dein spezifisches Modell. Bei typischen Heimwerkeranwendungen und sogar vielen professionellen Einsätzen ist diese Genauigkeit mehr als ausreichend.
Kann ich den Kreuzlinienlaser auch draußen verwenden?
Ja, aber die Sichtbarkeit der Linien kann bei direkter Sonneneinstrahlung ein Problem darstellen. Für den Einsatz im Freien sind Geräte mit guter Helligkeit, die Option auf einen Laserempfänger und eine entsprechende Schutzklasse (gegen Staub und Feuchtigkeit) empfehlenswert. Die Reichweite des Lasers ist oft begrenzt, was den Einsatz eines Empfängers unumgänglich macht.
Was bedeutet die IP-Schutzklasse (z.B. IP54)?
Die IP-Schutzklasse gibt an, wie gut ein Gerät gegen das Eindringen von Fremdkörpern (erste Ziffer) und Wasser (zweite Ziffer) geschützt ist.
- Erste Ziffer: 0 = kein Schutz, 5 = Schutz gegen Staub in schädlicher Menge, 6 = staubdicht.
- Zweite Ziffer: 0 = kein Schutz, 4 = Schutz gegen Spritzwasser, 5 = Schutz gegen Wasserstrahlen, 6 = Schutz gegen starkes Strahlwasser.
Ein Gerät mit IP54 ist also gegen Staub und Spritzwasser geschützt, was für den Baustellen- oder Werkstatteinsatz oft ausreichend ist. Für extreme Bedingungen ist eine höhere Schutzklasse ratsam.
Wie lagere ich meinen Kreuzlinienlaser am besten?
Lagere deinen Kreuzlinienlaser an einem trockenen, staubfreien Ort, idealerweise in der mitgelieferten Transporttasche oder im Originalkarton. Vermeide extreme Temperaturen und hohe Luftfeuchtigkeit. Wenn das Gerät über eine Pendelsperre verfügt, nutze diese während des Transports, um das Pendel vor Beschädigungen zu schützen. Entferne die Batterien, wenn das Gerät längere Zeit nicht benutzt wird.
| Kategorie | Beschreibung | Wichtige Merkmale | Anwendungstipps |
|---|---|---|---|
| Funktionalität | Die Kernfunktionen des Geräts für präzise Winkelübertragung. | Anzahl der Linien (horizontal, vertikal, Kreuz), Lotfunktion (Punkte), Neigungsfunktion. | Wähle die Anzahl der Linien passend zu deiner Aufgabe. Nutze die Lotfunktion für vertikale Ausrichtungen. |
| Präzision & Sichtbarkeit | Die Genauigkeit und Erkennbarkeit der projizierten Linien. | Genauigkeit (mm/m), Reichweite, Laserfarbe (rot/grün), Helligkeit, Pulsfunktion (für Empfänger). | Prüfe die Genauigkeit für kritische Arbeiten. Nutze grüne Laser oder Empfänger bei Tageslicht. |
| Handhabung & Komfort | Benutzerfreundlichkeit und Ergonomie des Geräts. | Selbstnivellierungsfunktion (Neigungsbereich), Bedienknöpfe, Batterielaufzeit, Ergonomie. | Eine Selbstnivellierung ist unerlässlich für schnelle und präzise Ergebnisse. Achte auf lange Batterielaufzeit bei häufiger Nutzung. |
| Robustheit & Haltbarkeit | Widerstandsfähigkeit des Geräts gegen Umwelteinflüsse. | Gehäusematerial, Stoßfestigkeit, Staub- und Wasserschutzklasse (IP-Schutzart). | Wähle eine passende IP-Schutzklasse für deine Arbeitsumgebung (Baustelle, Werkstatt etc.). |
| Zusatz & Zubehör | Erweiterungen und Ergänzungen, die die Funktionalität erhöhen. | Universalhalterung, Stativgewinde, Laserempfänger, Transporttasche, wiederaufladbare Akkus. | Eine Halterung ist oft unverzichtbar für flexible Platzierung. Ein Empfänger erweitert die Einsatzmöglichkeiten bei schlechten Lichtverhältnissen. |
